Rozwiązywanie problemów w procesie formowania wtryskowego jest kluczową umiejętnością dla każdego, kto pracuje w produkcji tworzyw sztucznych. Jako skomplikowana metoda produkcji z wieloma zmiennymi, nieuchronnie pojawiają się problemy, które wymagają szybkiej identyfikacji i naprawy, aby uniknąć kosztownych przestojów. W tym kompleksowym przewodniku, jako profesjonalista producent form wtryskowychOmówimy sprawdzone metodologie rozwiązywania problemów, aby skutecznie usuwać usterki i stabilizować procesy.
Wprowadzenie
The rozwiązywanie problemów w procesie formowania wtryskowego obejmuje zarówno działania reaktywne, jak i proaktywne. Działania reaktywne obejmują usuwanie usterek w miarę ich występowania poprzez systematyczną analizę przyczyn źródłowych i korektę. Działania proaktywne optymalizują procesy pod kątem stabilności poprzez solidne konfiguracje maszyn, kontrolę procesu i badania możliwości.
Opanowanie solidnych zasad rozwiązywania problemów jest niezbędne dla wtryskarek dążących do doskonałości operacyjnej. Dzięki wczesnemu wykrywaniu problemów i szybkiemu identyfikowaniu rozwiązań, przetwórcy mogą osiągnąć wyższą wydajność, mniej odpadów/odpadów, lepszą jakość i niższe koszty.
Ustrukturyzowane podejście do rozwiązywania problemów związanych z formowaniem wtryskowym
Skuteczne rozwiązywanie problemów wymaga struktury, aby metodycznie przejść przez potencjalne problemy. Kroki zazwyczaj obejmują:

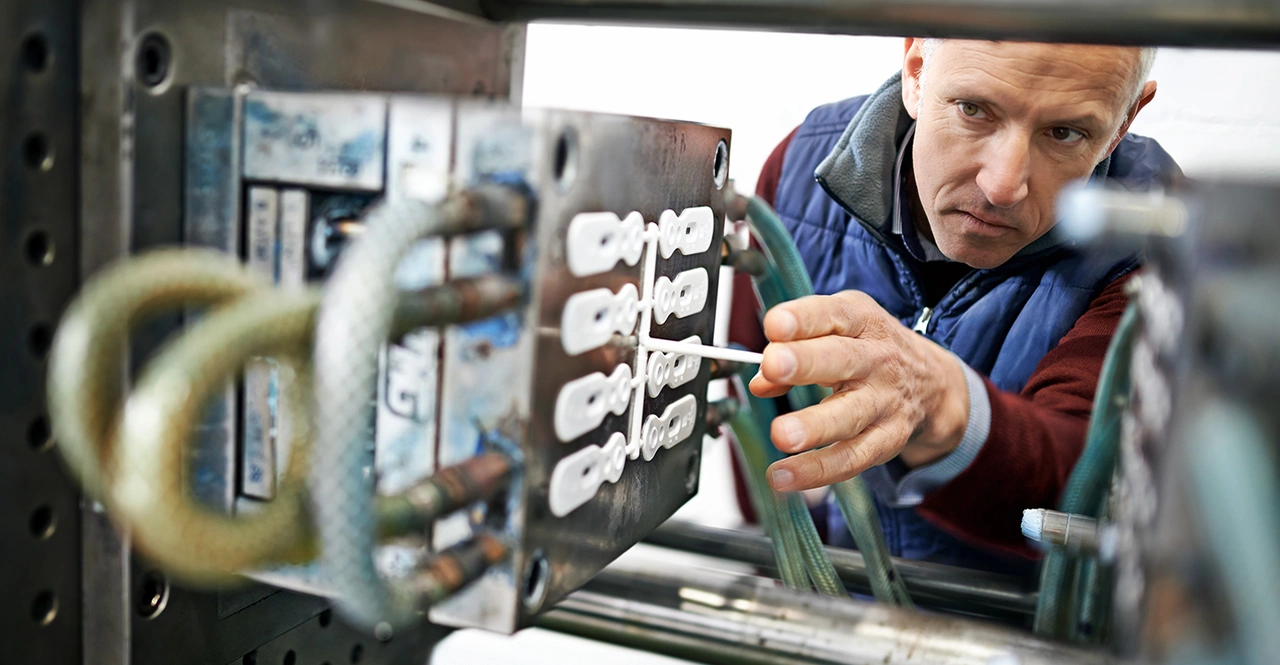

Dokładna kontrola
Dokładnie sprawdź część pod kątem wad i zmierz krytyczne wymiary. Zdjęcia ułatwiają analizę. Wyczyść formę i upewnij się, że ruchome elementy działają prawidłowo.
Zrozumienie warunków wyjściowych
Porównanie wartości zadanych procesu z linia bazowa parametry zatwierdzonego procesu. Przegląd list kontrolnych dotyczących przygotowania maszyn, materiałów i form.
Analiza przyczyn źródłowych
Ocena możliwych czynników związanych z procesem, materiałem, formą i maszyną zgodnie z wzorcem wad. Analizowanie trendów przy użyciu danych procesowych.
Wdrażanie rozwiązań
Działania naprawcze powinny odnosić się bezpośrednio do przyczyn źródłowych, zaczynając od dostosowania warunków procesu. Zmiany sprzętowe są wprowadzane tylko wtedy, gdy jest to konieczne.
Potwierdzenie wyników
Przeprowadzenie testów w celu potwierdzenia, że problem został w pełni rozwiązany. Zaktualizuj dokumentację procesu i podziel się ustaleniami między zespołami, aby zapobiec nawrotom.
Przyjrzyjmy się teraz niektórym z najczęstszych wad formowania wtryskowego i praktycznym wskazówkom, jak skutecznie im zaradzić.
Typowe wady formowania wtryskowego i ich rozwiązania
Wypaczenie
Wypaczenie odnosi się do zniekształcenia lub skręcenia uformowanej części po wyrzuceniu. Powstaje ono w wyniku nierównomiernego skurczu, zazwyczaj spowodowanego niejednolitą grubością ścianek lub różnicami w chłodzeniu. Wypaczenie jest powszechne w przypadku dużych, płaskich elementów z minimalnymi żebrami zapewniającymi sztywność strukturalną.
Przyczyny
- Nierównomierne chłodzenie grubych i cienkich sekcji
- Orientacja od wysokich prędkości wtrysku
- Resztkowe naprężenia formowania
- Wyrzucanie przed właściwym zestaleniem
Rozwiązania
- Optymalizacja obwodów chłodzenia w celu zapewnienia równomiernego chłodzenia
- Zmniejszenie prędkości wtrysku i pakowanie przy niższym ciśnieniu
- Zwiększenie temperatury formy w celu zmniejszenia wahań lepkości
- Opóźnienie wyrzutu do momentu wystarczającego obniżenia temperatury plastiku
Znaki zlewu
Ślady zlewu to małe, błyszczące wgłębienia w wypraskach spowodowane niewystarczającym ciśnieniem pakowania. Często pojawiają się, gdy grubość ścianki gwałtownie się zmienia. W zależności od grubości części, zapadnięcia mogą mieć charakter kosmetyczny, od płytkich wgnieceń po głębokie kratery.
Przyczyny
- Niskie ciśnienie wtrysku lub pakowania
- Wczesne zamrożenie bramki
- Wysoka temperatura formy
- Niewystarczający czas chłodzenia
Rozwiązania
- Zwiększenie ciśnienia pakowania, czasu i szybkości wtrysku stopu
- Zwiększ rozmiar strzału i zmniejsz amortyzację
- Przeniesienie bramy na grubsze obszary
- Niższe temperatury topienia i formowania
Krótkie ujęcia
Krótkie ujęcia odnoszą się do niekompletnego wypełnienia formy, co skutkuje brakującymi sekcjami, zwykle najbardziej oddalonymi od bramy. Części mają widoczne linie przepływu, w których tworzywo sztuczne przestało się poruszać. Zwarcia wynikają z niewystarczającej objętości materiału, temperatury lub ciśnienia do pełnego wypełnienia formy.
Przyczyny
- Niski poziom wtrysku lub ciśnienia
- Wczesne zamrożenie bramki
- Nadmierna lepkość
- Wilgoć hamująca przepływ
- Zatkane otwory wentylacyjne zatrzymujące gazy
Rozwiązania
- Zwiększenie rozmiaru wtrysku, prędkości wtrysku, temperatury stopu
- Zwiększanie/utrzymywanie ciśnienia, czas
- Zapewnienie odpowiedniej głębokości odpowietrzania
- Wysuszyć materiał zgodnie ze specyfikacją
Flash
Błysk składa się z cienkich warstw tworzywa sztucznego z żeberkowatymi wypukłościami wzdłuż linii podziału formy, kołków wypychaczy, suwaków lub wkładek. Błysk powstaje, gdy siła zacisku jest niewystarczająca, aby wytrzymać ciśnienie wtrysku, co pozwala na lekkie oddzielenie powierzchni formy.
Przyczyny
- Wysokie ciśnienie lub prędkości wtrysku
- Niewystarczająca siła zacisku formy
- Niewłaściwa głębokość odpowietrznika
- Słabe wyrównanie płyt formy
Rozwiązania
- Niższe ciśnienie wtrysku i dłuższy czas
- Zwiększenie tonażu zacisku lub ciśnienia doładowania
- Dostosuj głębokość lądowania lampy błyskowej
- Lepsze wyrównanie i obróbka form
Ślady po oparzeniach
Ślady przypalenia odnoszą się do przyciemnionych lub odbarwionych plamek i smug na formowanej części, zwykle w pobliżu bram, otworów wentylacyjnych lub prowadnic. Przypalenia powstają w wyniku przegrzania w tych obszarach o ograniczonym przepływie, z powodu nadmiernego ścinania lub braku chłodzenia.
Przyczyny
- Wysoka szybkość wtrysku zwiększająca ciepło ścinania
- Słaba bramka, prowadnica, projekt terenu
- Brak chłodzenia w pobliżu bramek
- Kwestie kompatybilności materiałowej
Rozwiązania
- Zmniejszenie prędkości i ciśnienia wtrysku
- Modernizacja bramek, prowadnic, dyszy
- Dodaj kanały chłodzące w pobliżu bramki
- Zapewnienie właściwego suszenia materiału
Jetting
Jetting odnosi się do linii przepływu lub smug o wysokim połysku spowodowanych efektem fontanny. Występuje, gdy stopiony materiał nie uderza w ścianki wnęki i tworzy turbulentny, rwący przepływ. Jetting powstaje przy wysokich prędkościach wtrysku bez wystarczającego ciśnienia wstecznego.
Przyczyny
- Wysoka prędkość wtrysku
- Niskie ciśnienie wsteczne
- Mała średnica bramki
- Brak uderzenia
Rozwiązania
- Zmniejsz prędkość wtrysku
- Zwiększenie przeciwciśnienia dla przepływu laminarnego
- Otwarta brama zapewniająca płynny wjazd
- Uderzenie stopionego materiału w grube żebra/bossy
Pustki
Puste przestrzenie to małe kieszenie powietrzne pojawiające się w częściach, zwykle w grubszych obszarach. Powstają one z gazów rozpuszczonych w stopionym materiale pod wpływem ciepła/ciśnienia, które wydostają się z roztworu przy nagłym spadku ciśnienia. Gazy są następnie uwięzione wewnątrz korpusu części.
Przyczyny
- Odgazowywanie wilgoci
- Wczesne zamrożenie bramki
- Niskie ciśnienie pakowania
- Słaba konstrukcja wentylacji
Rozwiązania
- Wysuszyć materiał zgodnie z wytycznymi
- Zwiększenie ciśnienia w opakowaniu, bramki
- Przeniesienie bramek na cięższe odcinki
- Dodaj odpowiedniej wielkości otwory wentylacyjne
Linie przepływu
Linie przepływu odnoszą się do widocznych linii spoin wzdłuż granic frontu przepływu wynikających z przepływu fontannowego. Pojawiają się jako zmarszczki lub chropowatość powierzchni zgodnie z przepływem stopu, podkreślone przez dodatki orientujące. Linie przepływu wskazują na pakowanie przed zamarznięciem bramy.
Przyczyny
- Niskie temperatury topnienia
- Powolne tempo napełniania pozwalające na formowanie skórek
- Niejednolite chłodzenie
- Geometryczne kształty powodujące podziały przepływu
Rozwiązania
- Zwiększenie temperatury topienia i formowania
- Zwiększ współczynnik wypełnienia wtrysku
- Wyrównywanie grubości ścianek sekcji
- Zaokrąglone narożniki wewnętrzne
Wady powierzchni
Wady powierzchni obejmują uformowane tekstury powodujące niską estetykę zamiast zaprojektowanego wysokiego połysku. Wynikają one z wypełniaczy, wilgoci lub innych zanieczyszczeń zmieniających wykończenie powierzchni. Rodzaje defektów wahają się od wżerów, smug i wgłębień po szorstkie tekstury skóry.
Przyczyny
- Zanieczyszczenie krzyżowe
- Słabe polerowanie formyWilgoć w materiałachRumienie bramyRegulacje z zanieczyszczeniami
Rozwiązania
- Sekwencjonowanie produkcji
- Czyszczenie z pleśni
- Prawidłowo działające suszarki
- Wentylacja
- Krótsze cykle
- Czysty przemiał
Smugi kolorów
Smugi koloru polegają na nierównomiernym rozkładzie koloru w formowanej części, pojawiającym się jako jasne/ciemne paski. Wynika to ze słabej dyspersji barwników w żywicy lub niejednorodnego stopu. Wysokie ścinanie lub temperatury degradują dodatki.
Przyczyny
- Nieodpowiednie mieszanie
- Częściowe zatkanie gorących kanałów
- Zbyt długi czas przebywania żywicy
- Wysokie obroty śruby, prędkości wtrysku
Rozwiązania
- Zwiększenie ciśnienia wstecznego i obrotów śruby
- Całkowicie wyczyść gorące kanały
- Skrócenie cykli i czasu przebywania
- Niższe prędkości wtrysku
Znaki odstępu
Ślady Splay odnoszą się do srebrnych smug promieniujących nieregularnie z frontów przepływu spowodowanych niewielkim oddzieleniem warstw stopionych. W powiększeniu przypominają one pęknięcia. Splay powstaje w wyniku zanieczyszczenia, wilgoci lub rozkładu w strefach ścinania.
Przyczyny
- Przegrzanie i degradacja materiału
- Wyciek uwięzionej wilgoci
- Zanieczyszczenie regranulatem
- Nadmierne nagrzewanie ścinające
Rozwiązania
- Niższe temperatury w beczce
- Prawidłowe suszenie materiałów
- Eliminacja źródeł zanieczyszczeń
- Zwiększenie głębokości odpowietrzania
Linie spawania
Linie spawania to widoczne linie szwów, w których spotykają się oddzielne fronty przepływu stopionego materiału. Mają one niższą wytrzymałość niż materiał luzem. Ciśnienie utrzymywania musi wypełnić formę, zanim skórki całkowicie zamarzną, tworząc słabą linię dzianiny.
Przyczyny
- Przedwczesne tworzenie się skóry
- Niskie temperatury topnienia
- Niejednolite chłodzenie
- Niewłaściwe odpowietrzanie
Rozwiązania
- Zwiększenie temperatury topnienia/formowania
- Zwiększenie współczynnika wypełnienia wtrysku
- Wyrównywanie grubości sekcji
- Powiększ otwory wentylacyjne dla uwięzionych gazów
Kruchość
Kruchość odnosi się do utraty udarności lub plastyczności części, powodując pękanie lub złamania pod wpływem naprężeń. Wypełniacze, wzmocnienia i pigmenty mogą powodować kruchość materiałów. Degradacja termiczna lub mechaniczna również zmniejsza wytrzymałość.
Przyczyny
- Zanieczyszczenie przez zdegradowane materiały lub zmieszane żywice
- Nadmiar wypełniaczy zmniejszający odporność na uderzenia
- Przegrzanie w wyniku wysokiego ścinania lub temperatury
- Pustki wewnętrzne inicjujące propagację pęknięć
Rozwiązania
- Zapobieganie zanieczyszczeniom krzyżowym
- Optymalizacja obciążenia wypełniacza pod kątem udarności
- Niższe temperatury procesu
- Zwiększ ciśnienie pakowania, aby zminimalizować puste przestrzenie
Skuteczne rozwiązywanie problemów z formowaniem wtryskowym
Nauka szybkiego rozpoznawania usterek, kompleksowej oceny ich przyczyn źródłowych i identyfikowania działań naprawczych odróżnia przeciętnych od elitarnych wtryskarek. Rozwijanie kontroli procesu poprzez naukowe zasady formowania minimalizuje konieczność rozwiązywania problemów.
Wykorzystując ustrukturyzowane podejście i niniejszy przegląd typowych problemów związanych z formowaniem, przetwórcy mogą osiągnąć wysoki czas sprawności, wydajność i możliwości. Opanowanie rozwiązywanie problemów w procesie formowania wtryskowego zapewnia stabilność wymaganą dla operacji lean.
